产品特性:自力式 | 品牌:德国洛克 | 型号:LOCKE |
材质:铸铁;铸钢;铸不锈钢 | 连接形式:法兰 | 订货号:4585742123 |
加工定制:是 | 货号:22354452 | 公称通径:DN15-150mm |
适用介质:水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气 | 压力环境:常压 | 工作温度:高温 |
流动方向:单向 | 驱动方式:气动 | 零部件及配件:阀体 |
形态:柱塞式 | 类型(通道位置):二通式 | 标准:德标 |
密封形式:硬密封型 | 规格:DN15-150 |

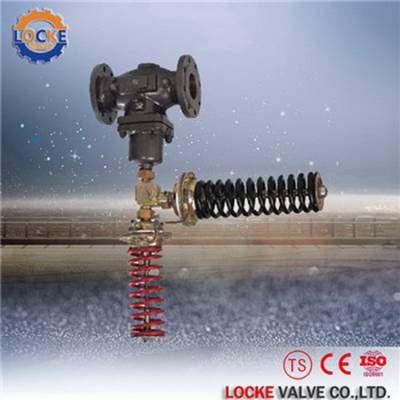

进口自力式压力差压组合阀
一、进口自力式压力差压组合阀描述:
德国《LOCKE》洛克进口自力式压力差压组合阀由两个执行器和两个设定压力的弹簧组合。适用于非腐蚀性的液体、气体和蒸汽在系统管道中的压力或压差控制。可用于300℃的非腐蚀性的液体、气体和蒸汽等介质,按优先动作的原理工作,不能同时控制两个参数。
二、进口自力式压力差压组合阀结构特点:
1、采用波纹管+弹簧做压力平衡元件,灵敏度高;
2、嗓音低性能可靠,免于维修;
3、通过组合件,可进行多项组全控制;
4、采用标准模块设计;
三、进口自力式压力差压组合阀技术参数及性能:
技术参数
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
额定流量系数 Kvs | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | |
噪音衡量系数 Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | |
公称压力(MPa) | 1.6;4.0 | |||||||||||
工作温度(℃) | 液体≤140;气体≤80 | |||||||||||
硬密封 | 配隔离罐≤200 | 配隔离罐加长件≤300 | ||||||||||
配隔离罐和散热片≤300 | ||||||||||||
压力平衡元件 | 波纹管 | 滚动膜片 | ||||||||||
法兰标准 | ANSI JIS DIN GB JB(特殊可按用户提供) | |||||||||||
阀体材质 | 铸铁;铸钢;铸不锈钢 | |||||||||||
阀芯材质 | 不锈钢,软密封为不锈钢镶嵌橡胶圈 | |||||||||||
工作压力 | 公称压力(注意△Pmx及工作压力与工作温度的关系) |
执行器主要技术参数
有效面积(cm2) | 32 | 80 | 250 | 630 |
压力设定范围(MPa) | 0.8~1.6 | 0.1~0.6 | 0.015~0.15 | 0.005~0.035 |
0.3~1.2 | 0.05~0.3 | 0.01~0.07 | ||
允许上下膜室之间压差(MPa) | 3.0 | 0.25 | 0.4 | 0.15 |
材质 | 膜盖:钢板镀锌; 膜片:EPDM或FKM夹纤维 | |||
控制管线、接头 | 铜管或钢管10×1;卡套式接头R1/4″ |
