价 格
订货量
￥1888.00
1 - 1
￥1188.00
2 - 9
￥908.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：波纹管密封 | 品牌：德国洛克 | 型号：DE LOCKE |
| 材质：铸钢（ZG230-450） ??铸不锈钢（ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti、 ???????ZG316L）、钛等 | 连接形式：法兰式 焊接式 | 订货号：56554855 |
| 加工定制：是 | 货号：54466363 | 公称通径：DN40~200mmmm |
| 适用介质：水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气 | 压力环境：常压 | 工作温度：高温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：阀体 |
| 形态：柱塞式 | 标准：德标 | 密封形式：软密封型 |
| 规格：DN40~200mm |

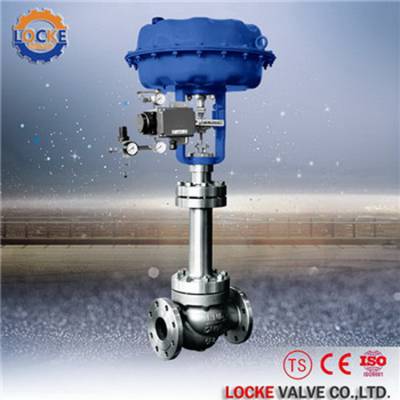

进口波纹管密封单座调节阀
进口波纹管密封单座调节阀产品概述：
德国《LOCKE》洛克进口波纹管密封单座调节阀是一种顶导向结构的调节阀，阀体结构紧凑，流体通道呈S流线型，压降损失小，流量大，可调范围广。上阀盖采用波管纹密封结构，可***消除工艺介质从阀杆运动间隙向外泄漏的可能性，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另外该阀也可用在真空的场合。配用LOCKE系列多弹簧式薄膜执行机构，其结构紧凑，输出力大。
进口波纹管密封单座调节阀产品特点：
采用波纹管填料双重密封结构，***性更好。阀芯导向面积大，抗振性好，由于波纹管元件本身变形性和***的***性，波纹管密封单座调节阀完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。因此，它在剧毒，强腐蚀性，放射性等稀有特殊介质的自动控制系统中得到广泛应用。
进口波纹管密封单座调节阀性能范围：
型 式 | 直通单座铸造球形阀 |
公称通径 | DN40~200mm |
公称压力 | ANSI 125~600 JIS10、16~40K PN1.6~6.4MPa |
| 法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型 |
法兰标准：JIS B2201、ANSI B16.5、GB/T9112～9124-2000等 | |
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm） | |
材 料 | 铸钢（ZG230-450） 铸不锈钢（ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti、 ZG316L）、钛等 |
上 阀 盖 | 常温型（P）：-17～+230℃ 伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃ 伸长Ⅱ型（EⅡ）：-100～-45℃ 伸长Ⅲ型（EⅢ）：-196～-100℃ |
注：工作温度不准超过各种材料的允许范围 | |
压盖型式 | 螺栓压紧式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
阀芯型式 | 单座柱塞型阀芯 |
流量特性 | 高容量流量特性 |
材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L） |
波纹管材料 | 1Cr18Ni9 00Cr17Ni14Mo2 |
执行机构 | |
型 式 | LOCKE多弹簧薄膜执行机构 |
膜片材料 | 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
弹簧范围 | 20～100、80～240kPa |
供气压力 | 140～400kPa |
气源接口 | Rc14 |
环境温度 | -30～+70℃ |
注：该阀也可配用LOCKE5或LOCKE6和LLVP型执行机构 | |
阀作用型式 | 气—关式或气—开式 |
附 件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等 |
性 能 | |
泄 漏 量 | 金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级 |
软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级 | |
回 差 | 带定位器：小于全行程的1% |
不带定位器：小于全行程的3% | |
基本误差 | 带定位器：小于全行程的±1% |
不带定位器：小于全行程的±5% | |
可调范围 | 50：1（0.25≤Cv≤14）或30：1（CV≤0.16） |
注：采用标准的V型聚四氟乙烯填料时 | |
关于德国洛克：
德国洛克是一家国际性的专业阀门公司，隶属于德国洛克泵阀集团有限公司。德国《LOCKE》洛克成立于1875年，是世界上为数不多的少数几家拥有完善的材料研发,产品研发，产品设计，以及产品生产,加工和检测直至售后服务能力的厂家,是世界上***的泵、阀专业生产商。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，有总数超过500人的员工为阀门部工作，其中***工程技术人员139人，管理人员43人，售后服务人员25人，年产值6500万欧元，有能力生产和组装超过30万台各类，各种磅级的标准产品和特殊设计产品。
