价 格
订货量
￥1888.00
1 - 1
￥1188.00
2 - 9
￥908.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：气动三通 | 品牌：德国洛克 | 型号：DE LOCKE |
| 材质：WCB 304 316 316L | 连接形式：法兰 | 订货号：4655422 |
| 加工定制：是 | 货号：5524555 | 公称通径：DN20-300mm |
| 适用介质：水、 蒸汽、 油品、 各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气、 液化气、 空气 | 压力环境：常压 | 工作温度：高温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：阀体 |
| 形态：针式 | 类型(通道位置)：二通式 | 标准：德标 |
| 密封形式：软密封型 | 规格：DN20-300 |

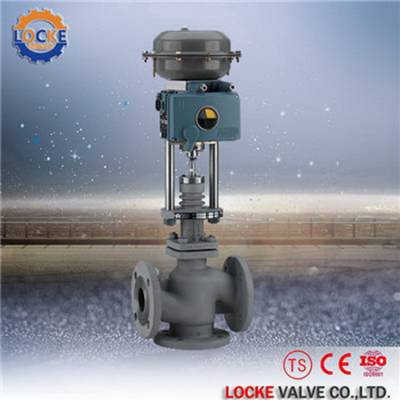

进口气动三通调节阀
进口气动三通调节阀产品概述：
德国《LOCKE》洛克进口气动三通调节阀，是由LOCKE多弹簧气动薄膜执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构简单、重量轻、动作灵敏、流量特性***，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于***控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。
进口气动三通调节阀产品特点：
1.结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性***和维修方便等优点。
2.应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省
3.安装管道及费用。
4.由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。
5.气动薄膜执行器具有高度低、重量轻、流通能力大、安装维修简便等优点。
6.配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制
7.广泛应用于***控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。
进口气动三通调节阀性能范围：
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数(KV) | 分流阀 | 6.3 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1360 |
合流阀 | - | - | - | - | - | - | 85 | 135 | 210 | 340 | 535 | 800 | 1360 | |
允许压差(MPa) | 3.5 | 3.2 | 2.2 | 2.2 | 1.4 | 1.38 | 0.94 | 0.61 | 0.51 | 0.36 | 0.2 | 0.19 | 0.13 | |
公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
配用执行器型号 | LOCKE-1 | LOCKE-2 | LOCKE-3 | LOCKE-4 | LOCKE-5 | |||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | |||||||||||||
压盖形式 | 螺栓压紧式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
阀芯形式 | 双导向型套筒式阀芯 | |||||||||||||
流量特性 | 直线性、等***比 | |||||||||||||
进口气动三通调节阀 执行机构 | |||||
配置执行器类别 | LOCKE系列多弹簧簿膜执行机构 | ||||
执行器型号 | LOCKE-1 | LOCKE-2 | LOCKE-3 | LOCKE-4 | LOCKE-5 |
有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
弹簧范围(KPa) | 20～100(标准)、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
供气压力 | 140～400KPa | ||||
气源接口 | RC1/4" | ||||
环境温度 | -30～+70℃ | ||||
可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||||
作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||||
德国洛克是一家国际性的专业阀门公司，隶属于德国洛克泵阀集团有限公司。德国《LOCKE》洛克成立于1875年，是世界上为数不多的少数几家拥有完善的材料研发,产品研发，产品设计，以及产品生产,加工和检测直至售后服务能力的厂家,是世界上***的泵、阀专业生产商。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，有总数超过500人的员工为阀门部工作，其中***工程技术人员139人，管理人员43人，售后服务人员25人，年产值6500万欧元，有能力生产和组装超过30万台各类，各种磅级的标准产品和特殊设计产品。
